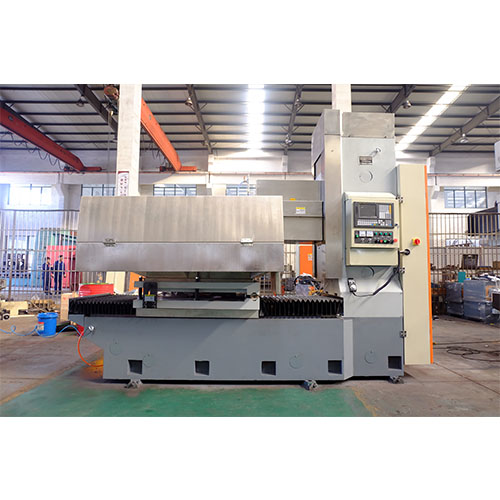

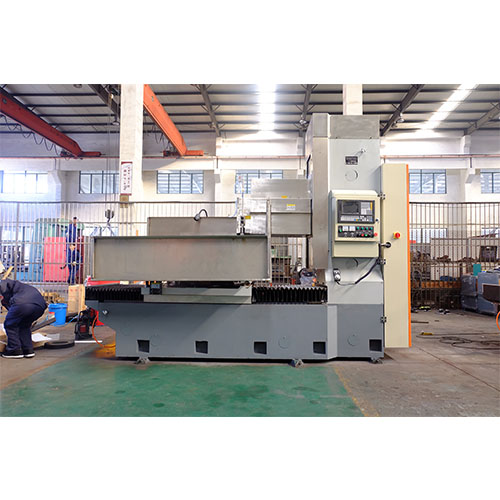

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體結構穩重緊湊、精度高(gao)、性能可靠(kao)、制造工藝(yi)好，操(cao)作方便。
18072822299
適用·范圍
● 采用砂(sha)輪周邊磨(mo)削，工件上下(xia)兩(liang)平面均(jun)可獲得高精(jing)(jing)度(du)平行度(du)、尺寸精(jing)(jing)度(du)和工件表(biao)面粗糙度(du)。
● 適合圓臺平面(mian)磨削，本機主(zhu)要磨削直徑φ2050范圍內的圓形端面(mian)、平面(mian)加(jia)工件（根據需要可(ke)定制(zhi))。
● 適用磨削(xue)環形零件，適用于鋸片(pian)廠、軸(zhou)承廠、汽配廠、陶瓷密(mi)(mi)封件廠、摩擦片(pian)廠、活塞廠、發動機廠、工(gong)具廠和一般(ban)機械廠的產品車(che)間和工(gong)具車(che)間，磨削(xue)加工(gong)精密(mi)(mi)零件。
產品(pin)·特點
磨頭結構
磨頭采(cai)用(yong)靜壓(ya)結構，克服(fu)了軸(zhou)承啟動和停止時出現(xian)的干摩(mo)擦造(zao)成的軸(zhou)與軸(zhou)承磨損現(xian)象(xiang)，提(ti)高(gao)(gao)了主軸(zhou)的使用(yong)壽命(ming)及精(jing)度(du)保持性(xing)；當主軸(zhou)啟動后(hou)，依(yi)靠淺(qian)腔階梯效應形成較大(da)的動壓(ya)承載力，大(da)大(da)地提(ti)高(gao)(gao)了主軸(zhou)剛度(du)；高(gao)(gao)壓(ya)油膜的均化作(zuo)用(yong)和良(liang)好和抗振性(xing)保證(zheng)了主軸(zhou)具有很高(gao)(gao)的旋(xuan)轉(zhuan)精(jing)度(du)和運轉(zhuan)平穩性(xing)。（11）KW電機驅(qu)動，最高(gao)(gao)轉(zhuan)速(su)1450rpm。設備采(cai)用(yong)高(gao)(gao)速(su)（CBN）砂輪(lun)加工兩端(duan)(duan)面，提(ti)高(gao)(gao)端(duan)(duan)面光(guang)潔度(du)。（砂輪(lun)可根(gen)據用(yong)戶需求(qiu)定制）
機床重要零部件
機床重要(yao)零(ling)部件，均采用品牌廠家產品，質量可靠，易于維護。如導軌用德國力士樂品牌，臺灣絲桿，進口電器，海利(li)普變頻器等等。
鑄件材料
鑄(zhu)件(jian)采用(yong)375HT材料，材質(zhi)好，強度高(gao)，床(chuang)身立柱均采用(yong)二次回火處理(li)，消除(chu)內應力，延長(chang)機床(chuang)壽命(ming)，以確(que)保高(gao)精度，高(gao)剛性，延長(chang)機床(chuang)壽命(ming)。
床身立柱
床身(shen)立(li)柱(zhu)均(jun)用進(jin)(jin)口加工(gong)中心和進(jin)(jin)口龍(long)門加工(gong)中心加工(gong)，高精的加工(gong)設備(bei)和加工(gong)工(gong)藝保證了精度(du)。
電氣采用獨立電柜
電(dian)氣采用獨(du)立(li)電(dian)柜，獨(du)立(li)操縱臺，自(zi)(zi)主研發的數控系(xi)統(tong)控制(zhi)，可(ke)實(shi)現(xian)自(zi)(zi)動(dong)(dong)控制(zhi)，自(zi)(zi)動(dong)(dong)完成循環磨削(xue)，自(zi)(zi)動(dong)(dong)檢(jian)測對刀，自(zi)(zi)動(dong)(dong)分辨(bian)、自(zi)(zi)動(dong)(dong)補償，操作(zuo)簡(jian)單方便。
裝置結構
橫向(xiang)進給及垂直進給裝置(zhi)，由(you)伺服(fu)電機(ji)（≥10N.m）、減(jian)速(su)機(ji)構(gou)、滾珠(zhu)絲杠、直線導軌。其中垂直軸有制動(dong)或自鎖裝置(zhi)，并配有光(guang)柵尺絕對(dui)坐標定(ding)位。
設置潤滑點
磨床各導軌處均設置潤滑點，由電動潤滑泵進行潤滑。為工作臺配備(bei)獨立供油箱(xiang)，進、回管路通過拖(tuo)鏈(lian)合(he)理布(bu)局。
芯線圈設計

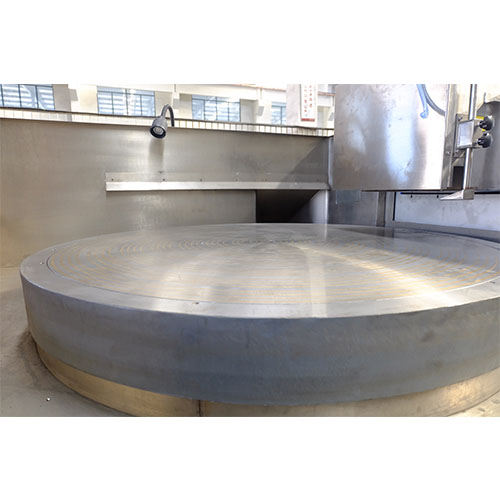

電磁(ci)吸(xi)盤采(cai)(cai)用銅(tong)芯線圈設計，表(biao)面花(hua)盤采(cai)(cai)用同心圓并割花(hua)設計，客戶也可定制花(hua)盤。表(biao)面磁(ci)力(li)均勻(yun)，并配備了自(zi)動充退磁(ci)裝置(zhi)，具有磁(ci)力(li)可調(diao)、失(shi)磁(ci)保護(hu)等功能(neng)。
不變形，精度高
加工(gong)產品不(bu)變形，精度(du)(du)高，工(gong)件(jian)厚度(du)(du)差距(ju)保持(chi)在 0.01mm以內，具體詳見產品參數表(biao)。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
