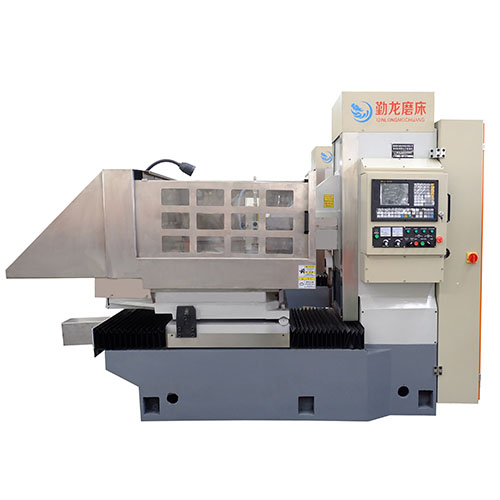

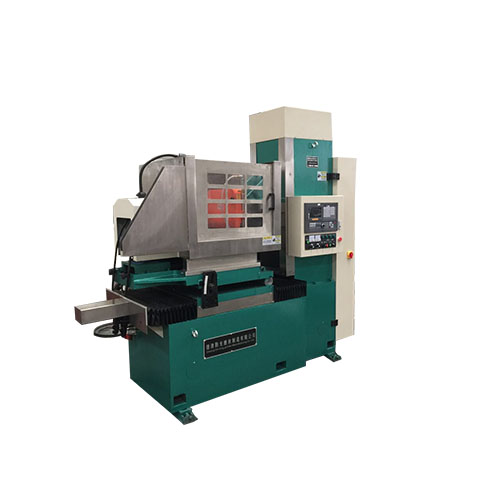

SKM73100臥(wo)軸式圓臺(tai)平面(mian)磨(mo)床(chuang)是我公司吸(xi)收國內外高精磨(mo)床(chuang)結構與制(zhi)造技術開發出的(de)新型臥(wo)軸圓臺(tai)平面(mian)磨(mo)床(chuang)。
工作圓臺(tai)直徑ф1050mm，采用工作臺(tai)在床身上變(bian)頻旋轉，拖(tuo)板沿水平(ping)往復移動(dong)，磨(mo)頭沿拖(tuo)板垂(chui)直移動(dong)進給的布局型式。
磨(mo)頭主軸(zhou)軸(zhou)承(cheng)采用精密滾動軸(zhou)承(cheng)，剛性(xing)好、精度高。
床身(shen)、立(li)柱(zhu)上布局直線導軌副(fu)和滾珠傳動單元，采用準確定(ding)位伺(si)服電機驅動。
整體結構穩(wen)重緊湊、精(jing)度高、性能可靠、制造(zao)工藝好，操(cao)作方便。
18072822299

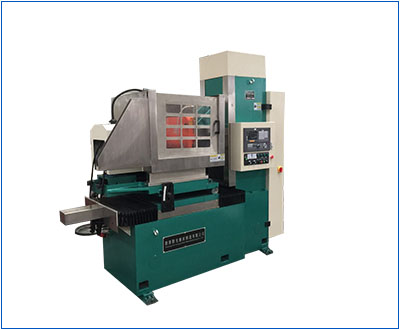

適用·范圍(wei)
● 采用砂輪(lun)周邊磨削，工件上下兩平面(mian)均可獲(huo)得高精度(du)(du)平行度(du)(du)、尺寸精度(du)(du)和工件表(biao)面(mian)粗(cu)糙度(du)(du)。
● 適(shi)合圓臺(tai)平面磨(mo)削，本機主要磨(mo)削直徑φ1050范圍內(nei)的圓形端(duan)面、平面加工(gong)件(jian)（根據需(xu)要可定制(zhi))。
● 適用磨(mo)削(xue)環形零件(jian)，適用于(yu)鋸片廠(chang)(chang)(chang)、軸(zhou)承(cheng)廠(chang)(chang)(chang)、汽(qi)配廠(chang)(chang)(chang)、陶瓷密封件(jian)廠(chang)(chang)(chang)、摩擦片廠(chang)(chang)(chang)、活塞(sai)廠(chang)(chang)(chang)、發動(dong)機廠(chang)(chang)(chang)、工具(ju)廠(chang)(chang)(chang)和一般機械廠(chang)(chang)(chang)的產品車間(jian)和工具(ju)車間(jian)，磨(mo)削(xue)加(jia)工精密零件(jian)。
產品(pin)·特點
磨頭結構
磨頭采用(yong)靜壓結(jie)構，克服了(le)軸(zhou)承啟動(dong)(dong)和(he)停止時出現的(de)干(gan)摩擦造成的(de)軸(zhou)與軸(zhou)承磨損現象，提(ti)(ti)高(gao)了(le)主(zhu)軸(zhou)的(de)使用(yong)壽(shou)命及精度保持性(xing)；當主(zhu)軸(zhou)啟動(dong)(dong)后，依靠淺腔階梯效應形成較大的(de)動(dong)(dong)壓承載力，大大地(di)提(ti)(ti)高(gao)了(le)主(zhu)軸(zhou)剛度；高(gao)壓油膜的(de)均化作用(yong)和(he)良好和(he)抗振性(xing)保證(zheng)了(le)主(zhu)軸(zhou)具有很高(gao)的(de)旋(xuan)轉精度和(he)運轉平穩性(xing)。（11）KW電機驅動(dong)(dong)，最(zui)高(gao)轉速1450rpm。設備采用(yong)高(gao)速（CBN）砂(sha)輪(lun)加工兩(liang)端面(mian)，提(ti)(ti)高(gao)端面(mian)光潔度。（砂(sha)輪(lun)可根據用(yong)戶需求定制）
機床重要零部件
均(jun)采用品(pin)(pin)牌廠家產品(pin)(pin)，質量可靠(kao)，易于維護。如導軌用德國力士樂(le)品(pin)(pin)牌，臺灣絲桿，進口電器，海(hai)利(li)普變頻器等等。
鑄件材料
鑄件采用375HT材(cai)料(liao)，材(cai)質好，強(qiang)度高，床身(shen)立柱均采用二(er)次(ci)回(hui)火(huo)處理，消除(chu)內應力，延長機(ji)床壽命(ming)，以確保高精度，高剛性，延長機(ji)床壽命(ming)。
床身立柱
床身立柱均用進口加(jia)工(gong)中心和(he)進口龍門加(jia)工(gong)中心加(jia)工(gong)，高(gao)精的加(jia)工(gong)設備和(he)加(jia)工(gong)工(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電(dian)氣采用獨立電(dian)柜，獨立操縱臺，自(zi)(zi)(zi)主研(yan)發的數(shu)控(kong)系統(tong)控(kong)制，可實現自(zi)(zi)(zi)動(dong)控(kong)制，自(zi)(zi)(zi)動(dong)完成(cheng)循環磨削，自(zi)(zi)(zi)動(dong)檢測對刀，自(zi)(zi)(zi)動(dong)分辨、自(zi)(zi)(zi)動(dong)補償，操作簡單方便。
裝置結構
橫向進(jin)給及(ji)垂直(zhi)(zhi)(zhi)進(jin)給裝(zhuang)置(zhi)，由(you)伺(si)服(fu)電機(ji)(ji)（≥10N.m）、減(jian)速機(ji)(ji)構(gou)、滾珠絲杠、直(zhi)(zhi)(zhi)線導軌。其中垂直(zhi)(zhi)(zhi)軸有制動或自鎖裝(zhuang)置(zhi)，并配(pei)有光柵(zha)尺絕對坐標定位。
設置潤滑點
磨床各導軌處均設置潤(run)滑點(dian)，由電動(dong)潤(run)滑泵進行潤(run)滑。為工作臺(tai)配(pei)備獨(du)立供油箱，進、回管路通過(guo)拖鏈合理布(bu)局。
芯線圈設計
電磁(ci)吸(xi)盤(pan)采(cai)用(yong)銅芯線(xian)圈設(she)計，表面花(hua)盤(pan)采(cai)用(yong)同心圓并割花(hua)設(she)計，客戶也可定制花(hua)盤(pan)。表面磁(ci)力(li)均勻，并配備了自動充退磁(ci)裝置，具有(you)磁(ci)力(li)可調、失磁(ci)保護等(deng)功能。
不變形，精度高
加(jia)工產品(pin)不變形(xing)，精(jing)度(du)高，工件厚度(du)差距保持(chi)在 0.01mm以(yi)內，具體詳(xiang)見產品(pin)參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削(xue)工件(jian)最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工(gong)作臺(tai)轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作(zuo)臺(tai)最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往復速度(du)X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂(sha)輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面(mian)跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂(chui)直(zhi)快(kuai)速升降(jiang)(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給(gei)最小(xiao)進給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺(tai)端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺(tai)電機功率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(lv)(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直升降伺服電機(ji)(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復(fu)伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
